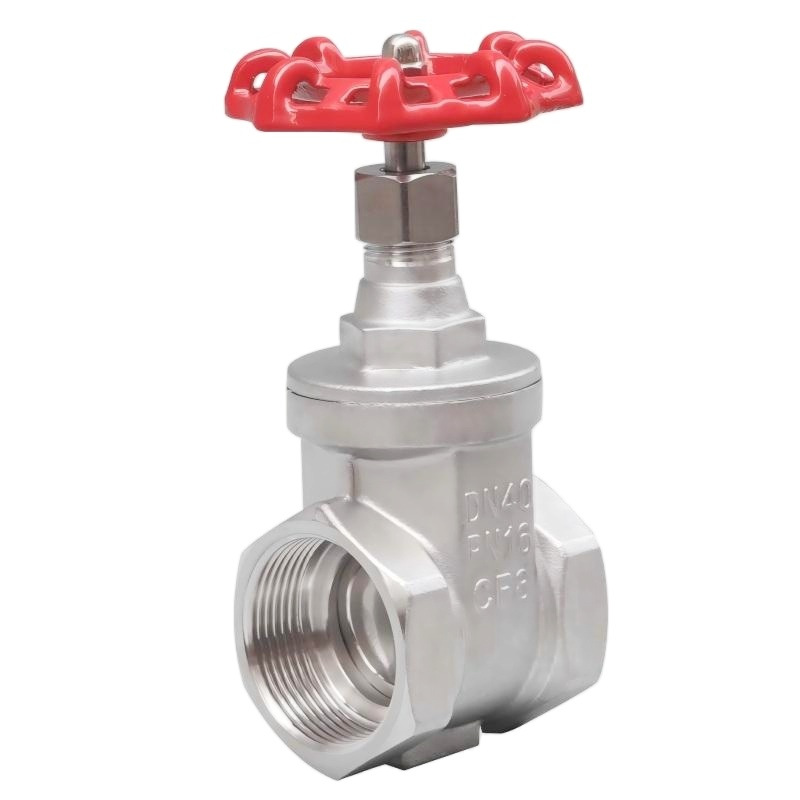

不锈钢闸阀Z15W-16P
| 产品型号： |
Z15W-16P |
| 品 牌： |
WATTS沃茨阀门 |
|
|
| 所 在 地： |
江苏苏州 |
| 更新日期： |
2026-04-30 |
| | 品牌：WATTS沃茨阀门 | | 型号：Z15W-16P | | 连接形式：内螺纹 | |
| | 材质：不锈钢 | | 公称通径：15-100 mm | | 适用介质：水;蒸汽;油品 | |
| | 密封形式：硬密封式 | | 标准：国标 | | 外形：大型 | |
| | 流动方向：双向 | | 驱动方式：手动 | | 零部件及配件：手轮 | |
| | 用途：截止 | | 压力环境：常压 | | 工作温度：常温 | |
| | 类型：二通式 | | 压力环境：常压 | | 工作温度：常温 | |
不锈钢暗杆闸阀Z15W-16P
◆产品应用：
不锈钢暗杆闸阀广泛应用于市政设施、楼宇建筑和 水源工程等给排水系统中对水质要求较高的场合。 由于该阀门采用暗杆结构，也广泛应用于对安装空 间有要求的场合。
◆ 产品特点：
1流体阻力小
2耐腐蚀、使用寿命长
3介质流动方向不受限制
4密封性能良好
5结构紧凑，节省安装空间
◆工作原理 :
暗杆闸阀的阀杆螺母安装在闸板上，通过转动手 轮来驱动阀杆转动并带动阀杆螺母的上升与下降， 闸板通过阀杆螺母的升降来实现阀门的启闭。
◆技术参数 :
公称通径： DN15 ～ DN100
公称压力： PN16
适用温度： -20℃～ 180℃
适用介质： 水
连接方式： 螺纹连接
连接标准： GB/T 7307-2001
测试标准： GB/T 13927-2008
◆主要零件材质：
| 零件名称 |
阀体 |
阀盖 |
阀杆 |
手轮 |
上密封 |
| 材质 |
304 |
304 |
304 |
铸铁 |
PTFE |

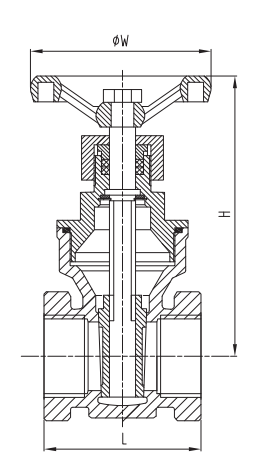

◆外形尺寸：
| 口径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| L |
43 |
45 |
52 |
58 |
62 |
68 |
85 |
92 |
105 |
| H |
63 |
68 |
76 |
100 |
105 |
119 |
157 |
166 |
185 |
| ØW |
53 |
53 |
53 |
78 |
78 |
78 |
126 |
126 |
126 |
